Penawaran Trafo
Untuk informasi lebih lanjut anda dapat langsung menghubungi saya di  :      Contact Info



OutputTransformer
  Push Pull Output Transformer
Single Ended Ouput Transformer
Power Transformer
Custom Made Power Transformer







Push-Pull Output Transformer (With Interleaved Winding)

No  Type  Impedance    PowerRating         (Watts)  Applications  Harga (Rp)
1  5000PP 5kohm to 4 and  8 ohm
+ UltraLiniear taps  40%		        40 6L6, KT88, 807, KT66       500.000,-
2  3000PP  3kohm to 4 and  8 ohm
 + Ultraliniear taps 40%		        40 EL34, KT88, 6V6, Etc
     500.000,-
3  6600PP  6600ohm to 4 and 8 ohm + Ultrlinear taps          40  6L6, KT66, Etc     500.000,-
4  3400PP 3k4 ohm to 4 and 8ohm
+Ultraliniear taps
40%		        40 EL34 , 6CA7, KT77 Etc
    500,000,-
5  2000PP 2kohm to 4 and 8 ohm +Ultraliniear taps
40%		         70 PushPull paraleled
   850.000,-
6  1800PP  1k8 ohm to 4 and 8ohm +Ultralinier taps
40%		         70 Push-pullparaleled
   850.000,-
7  9000PP  9kohm to 4 and 8 ohm +Ultralinear taps
40%		         70  KT88, EL84, etc
   850.000,-
8  800PP 800 ohm to 4 and 8 ohm          70  6C33 PP Class A
   850.000,-

Single Ended Output Transformer Pricing  Table(With Interleavd Winding)

No  Type  Impedance    PowerRating               (Watts)  Applications  Core Type App. Weight (kg) Price (Rp)
1  5000SE 5kohm to 4 and 8 ohm          10    300B, Etc  Air Gap
EI		  2.6   500.000,-
2  3500SE 3k5ohm to 4 and 8 ohm           10  300B, Etc  Air Gap EI  2.6   500.000,-
3 2500SE 2k5ohm to 4 and 8 ohm          10 2A3 Air
Gap
EI		  2.6    500.000,-
4  1750SE  1750ohm to 4 and 8 ohm           20 2x300B, 2x2A3 Etc  Air Gap EI  7   700.000.-
5  9600SE 9k6 ohm to 4 and 8 ohm           25 811-10, 811-3 Etc  Air GapEI  7   750.000,-
6  5300SE 5k3 ohm to 4 and 8 ohm           25 845, 211 Etc  Air Gap EI  7   750.000,-




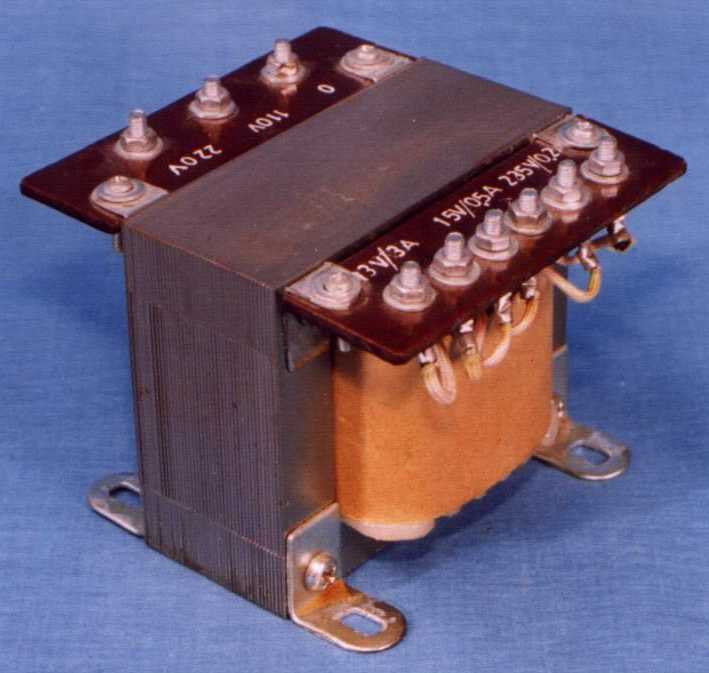

Custom Made Power Transformer




No Power Rating  (VA)  Price (Rp)
1.   30-45      200.000,-
2.   45-60    250.000
3.   60-75    300.000
4.   75-90    350.000
5.   90-100    400.000
6.   100-120    425.000
7.   120-140    480.000
8.   140-160    550.000
9.   160-180    585.000
10.   180-200    635.000
11.   200-225    700.000
12.   225-250    770.000
13.   250-275    800.000
14.   275-300   900.000
15.   300-325    950.000
16.   325-350    1000.000
17.   350-375    1.050.000
18.   375-400    1.100.000
19.   400-425   1.175.000
20.   425-450   1.250.000
21.   450-475    1.300.000
22.   475-500   1.350.000
23.   500-525  1.400.000
24.   525-550  1.465.000
25.   550-575 1.500.000
26.   575-600  1.575.000
27.   600-625 1.600.000
28.   625-650 1.700.000
29.   650-675 1.750.000
30.   675-700 1.800.000
31.   700-750 1.900.000
32.   750-800  2.000.000
33.   800-850 2.100.000
34.   850-900  2.200.000
35.   900-950  2.300.000
36.   950-1000 2.400.000

Contoh perhitungan rating total trafo power :

hTrafcalc


Untuk mempermudah rekan rekan tube mania memahami kalkulasi daya output maka saya berikan contoh perhitungan daya trafo sebagai berikut ini.

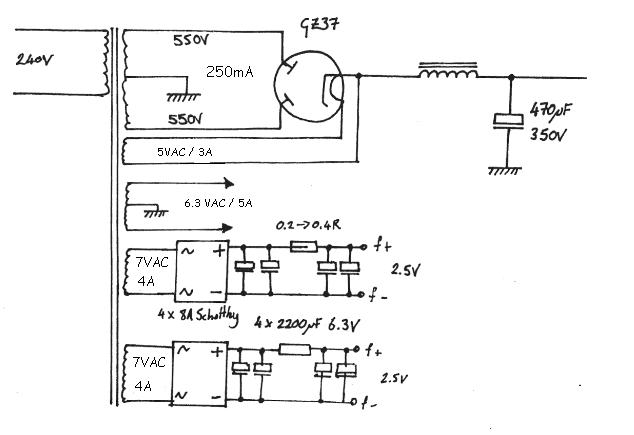

Pada gambar diatas rekan tube mania dapat melihat contoh skema rangkaian catu daya untuk power amplifier tabung. Terminal primer dari trafo pada rangkaian tsb bertegangan 220VAC sedangkan terminal sekundernya terdiri atas 5 tegangan keluaran yaitu 550, 5, 6.3, 7, dan 7 VAC.
Perhitungan daya trafo adalah sebagai berikut :
1)  2 x 550V x 250mA    =   275   VA      (dikalikan 2 karena Ct)
2)  5V x 3A                    =     15   VA
3)  6.3V x 5A                 =     31.5 VA
4)  7V x 4A                    =     28   VA
5)  7V x 4A                    =     28   VA
-----------------------------------------------
Total daya keluaran        =   377.5 VA
Pada tabel harga trafo di atas maka nilai daya 377.5 VA berada pada power rating 375-400 VA dengan harga Rp 1.100,000,-
